PSM Serie

Technische Grunddaten

Maschinenbeschreibung der Serienausrüstung

• Horizontale, zylindrische Mischtrommel
• Stirnwände mit der Trommel verschweißt

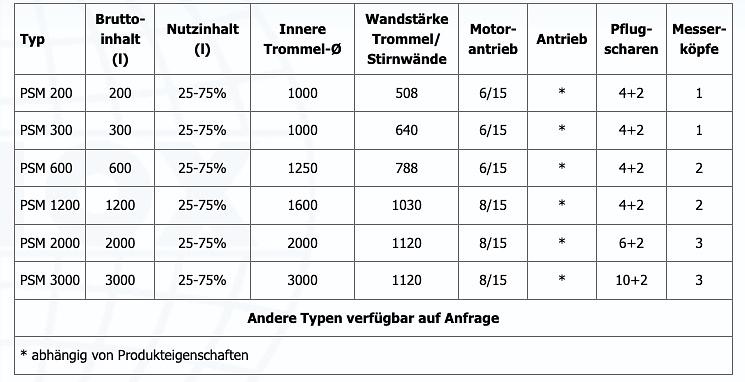

• Grunddaten für Mischer und Antriebseinheit

Werkstoffe

• Mischtrommel / Welle / Werkzeug
• Edelstahl 1.4541

Mischwerkzeuge

• Pflugscharen oder Beckerschaufeln
• Schaufelarme einstellbar in Taschen verschraubt

Oberflächenbehandlung

• Mischtrommel innen geschliffen Korn 120 µ
• Mischtrommel außen glasperlengestrahlt oder eine Lackierung nach RAL

Beschickung

• Stutzen mit Flansch DIN 300
• Drehklappe totraumfrei, elektropneumatisch gesteuert 230 x 170 mm

Entleerung

• Ausluftöffnung mit Stutzen DIN 350
• Drehklappe totraumfrei, elektropneumatisch gesteuert 230 x 170 mm

Abdichtung

• Wellenabdichtung durch auswechselbare Stopfbuchspackungen
• Gefräste Dichtlippen mit gefrästen Silikonrunddichtungen in allen Klappen

Reinigung / Inspektion

• PSM 200 / 300 : 1Stk. Klappe 440 x 320 mm
• PSM 600 : 1Stk. Klappe 540 x 420 mm
• PSM 1200 / 2000 / 3000 : 2 Stk. Klappen 540 x 420 mm
• Verschlossen über Vorreiber
• Unfall- und Arbeitsschutz durch Verriegelungsmagnet und Endschalter

Optionen / Sonderanfertigung

Mischwerkzeuge

• Bandwendel, Mischpaddel

Motor & Getriebe

• Die Motorleistung und Wellendrehzahl werden individuell nach den Leistungsdaten errechnet

Messerköpfe

• Messer- und Tulpenform

Oberflächenbehandlung

• Mischtrommel innen geschliffen in den Körnungen 150 / 180 / 240 / 320 µ

oder elektropoliert

Wellenlagerabdichtungen

• Luftspülung der Haupt- und Messerkopflager
• Dichtlippe aus PU mit Dichtring

Schaltschrank

• Edelstahl- oder Kunststoffgehäuse
• Alle erforderlichen Schalt- und Schutzeinrichtungen

Beschickung / Entleerung

• Nach Vorgaben , z.B.: Zellenräder, Förderschnecken, Big-Bag Station, Trichter, Silo, usw.

Untergestell

• In Edelstahl VA oder Normalstahl Vierkantrohr lackiert

Sprühdüsen / Probenehmer

• Ausführung nach Vorgabe
